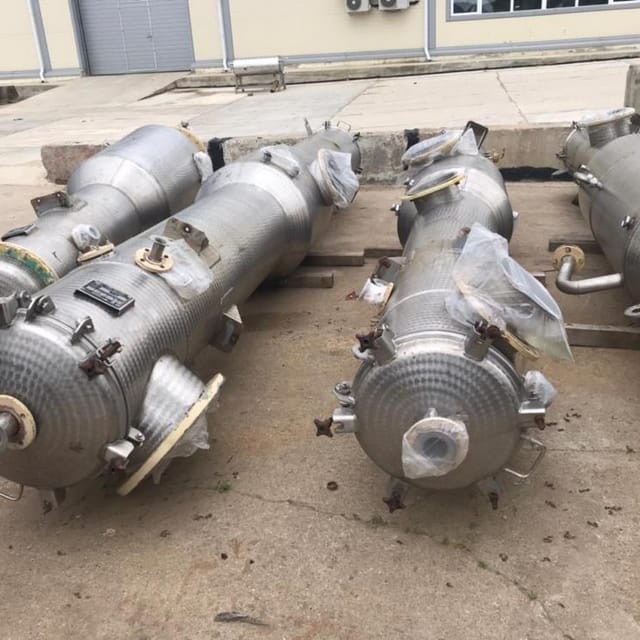

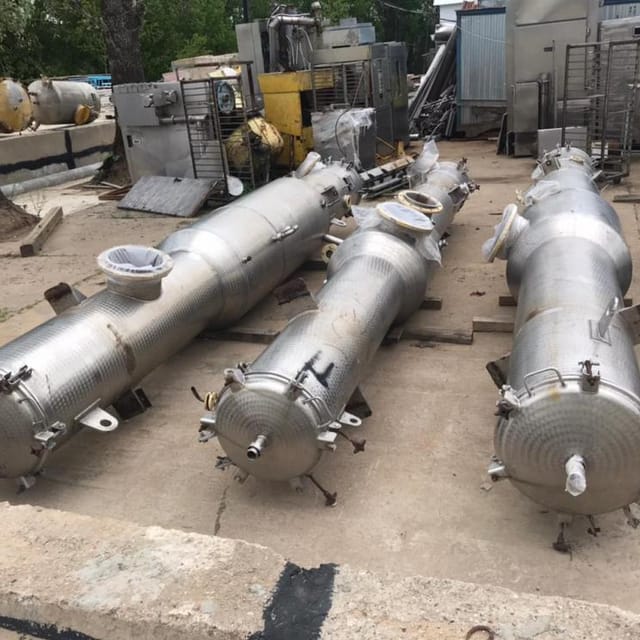

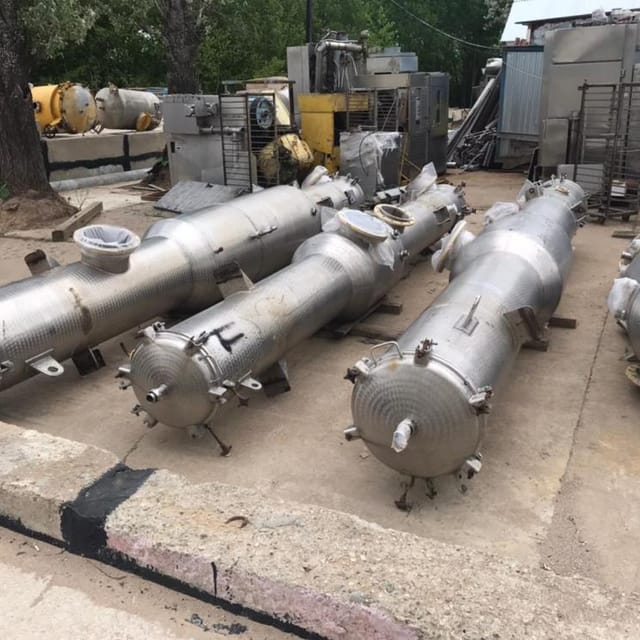

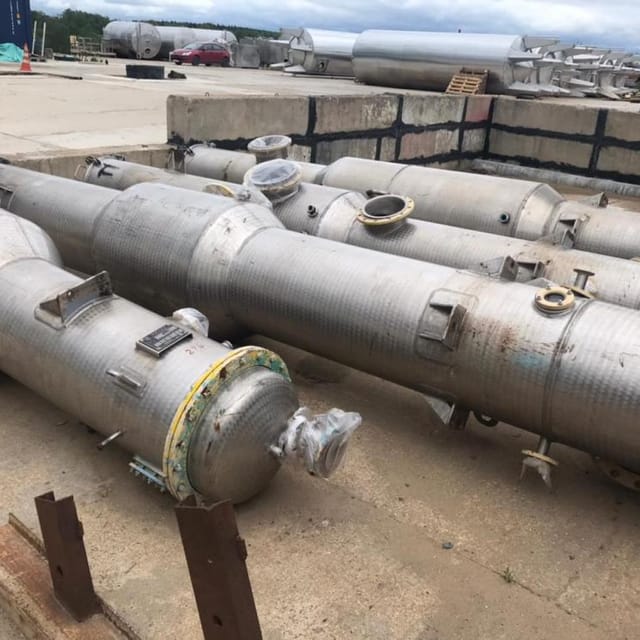

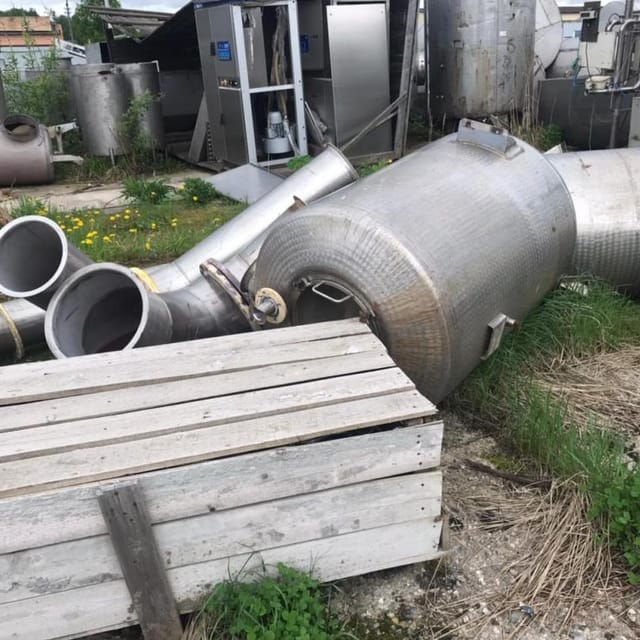

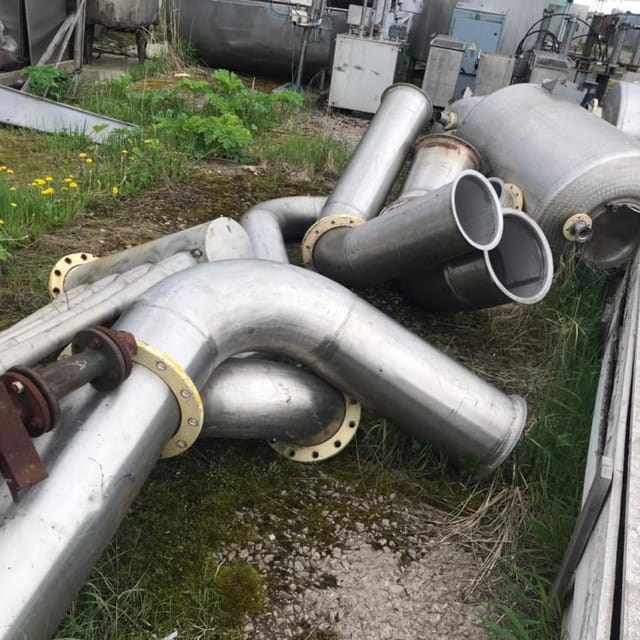

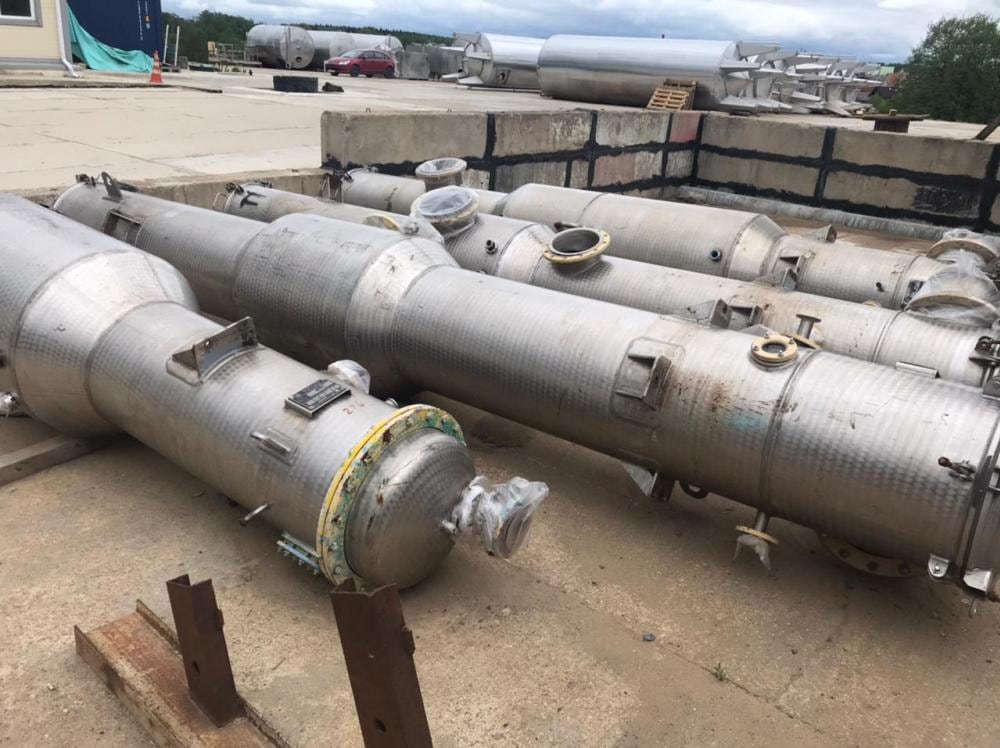

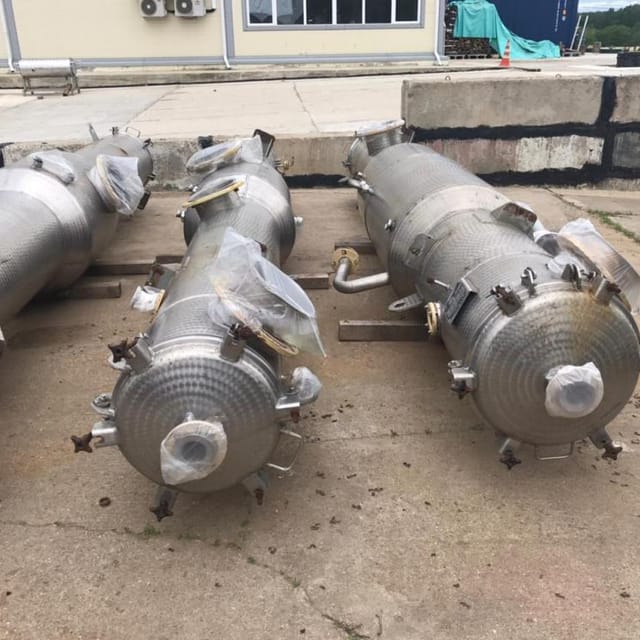

Пленочная вакуум выпарная установка 5000кг/час инв.5542

Вакуум выпарная установка (ВВУ) плёночного типа 5000 кг/ч трех ступенчатая.

Пленочная вакуум выпарная установка.

3х ступенчатая установка,

Производительностью 5000 кг/ч

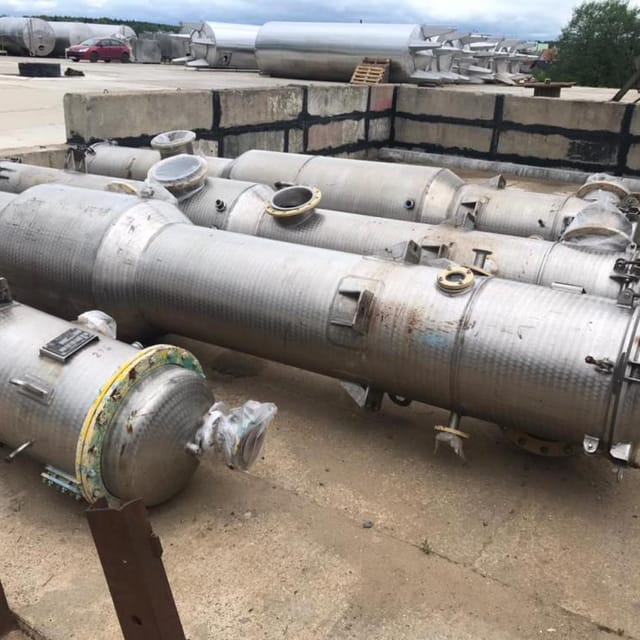

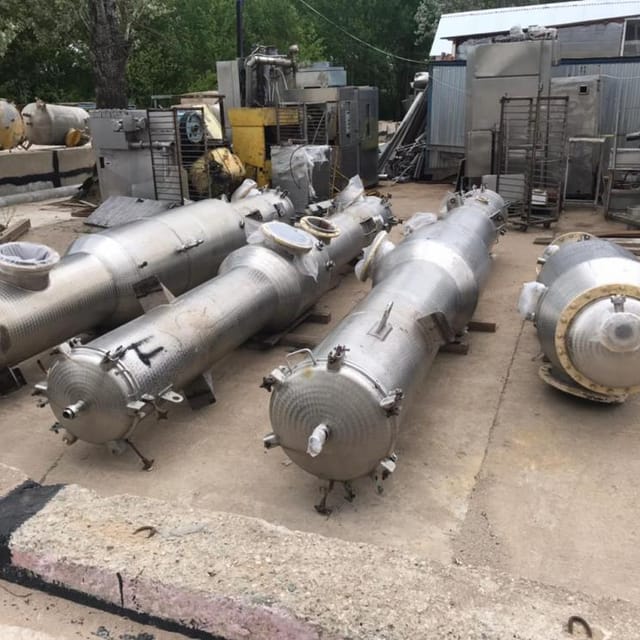

 -  испарители с падающей плёнкой.

ПРЕИМУЩЕСТВА: Наилучшее качество продукта - благодаря мягкому испарению, в основном под вакуумом и крайне короткому времени пребывания в испарителе.

Принцип действия

Исходный раствор подается в верхнюю растворную камеру, оснащенную специальным распределительным устройством (на рисунке не показано), проходя через которое, раствор распределяется таким образом, чтобы он стекал в виде тонкой плёнки по внутренней поверхности стенок греющих труб. Полученная пленка раствора вскипает под действием теплоты, подводимой снаружи к трубам (в большинстве случаев для нагрева используется водяной пар), и в результате раствор частично испаряется.

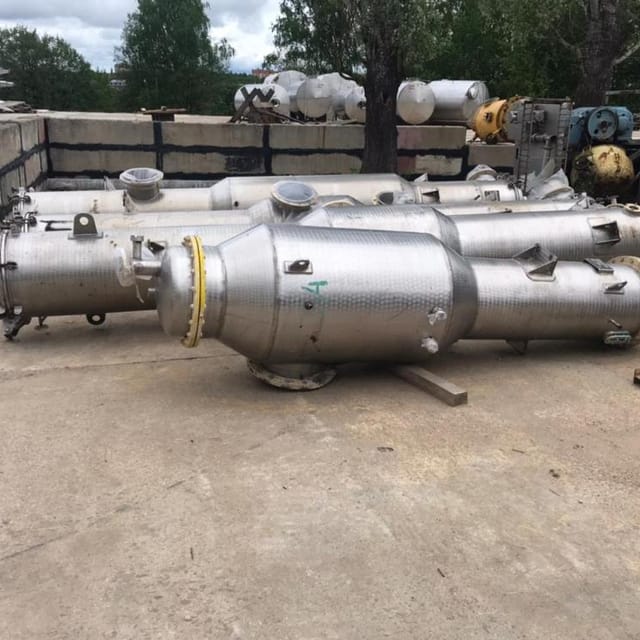

Нисходящий поток, возникший под действием силы тяжести, ускоряется потоком образующегося пара, движущегося в попутном направлении. Оставшийся раствор и пар разделяются в нижней растворной камере и в расположенном далее сепараторе.

Рабочее напряжение 380в. вспомогательные напряжения 24 и 6в.

Сжатый воздух: 6 атм.

Год выпуска оборудования:  1985г.

Масса 820кг.

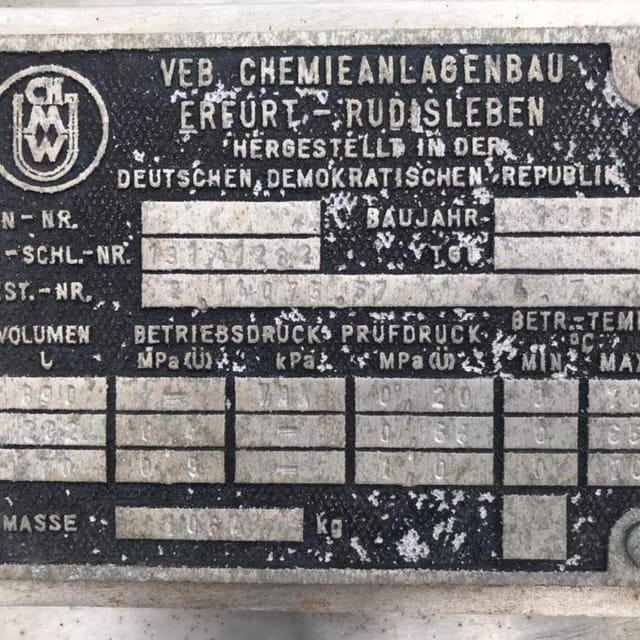

Производитель: VEB CAER (Германия)

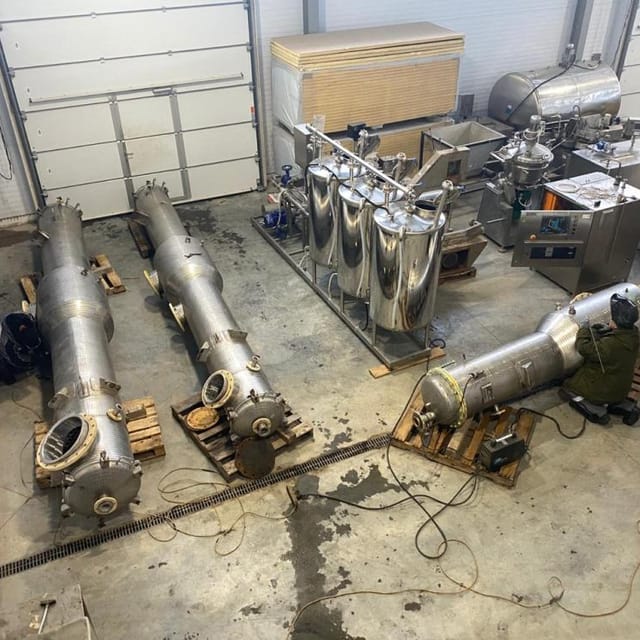

Все основные узлы опрессованы и проверены.
